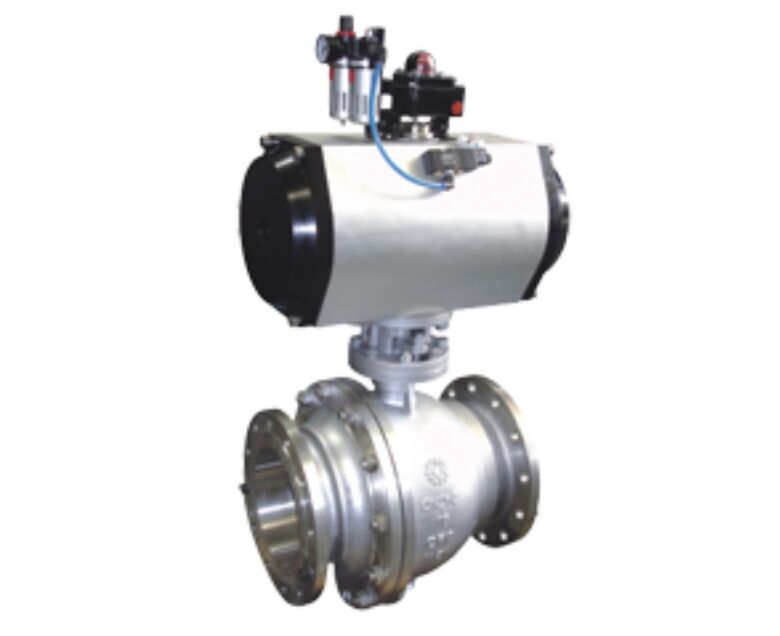

气动执行器厂家气动执行器特点介绍
一、气动执行器主要特点
1、相同规格有双作用式、单作用式(弹簧复位）。
2、标准旋转轴角度可调节-5~+5℃范围。
3、所有滑动部件采用塑料轴承衬套、导向,保持最小摩擦力,并有效地抵抗磨损。
4、外壳表面阳极化电镀,防腐蚀保护;旋转轴镀硬质镍磷合金;螺丝、螺母为不锈钢。
5、单作用式弹簧预装在弹簧座内,很容易装配或增补弹簧数量。
6、连接、安装接口标准化模块设计,方便配装球阀、蝶阀、信号盒及控制附件。
7、可选择旋转方向顺时针旋转或逆时针旋转;两端调节螺丝可调节小于标定角度调整。
8、特殊的腐蚀环境可采用不锈钢外壳(请于我们联系)
二、气动执行器主要参数
标准参数 特殊参数
基本设计 气动双活塞执行器
型号GTD=双作用式。
型号GTE=单作用式(有弹簧返回）。 三个位置执行器有两个特殊活塞。
制造特点 超宽面齿条(活塞)小齿轮传动技术。
活塞及齿轮和壳体接触面有低磨擦材料制成的滑动轴承衬套、导向。
单作用式有保险弹簧座。
采用标准 执行器与阀门连接:四个或八个螺栓孔符合标准DIN/ISO
5211,轴装配孔符合标准DIN 3337 。
执行器与信号盒连接:GTD/GTE040+090通过转接板连接
执行器与信号盒连接:符合VDI/VDE 3845 可供选择的装配轴孔有多种形状尺寸选择
零件材料 壳体:铝合金表面阳极化处理。
端盖:铝合金表面喷塑处理。
活塞/齿条:铝合金。
密封O型圈:丁睛橡胶=NBR70。
轴承垫圈/导环:塑料。 外壳与端盖:喷塑处理。
特殊的腐蚀环境:可选不锈钢材料(请与我们联系)O型圈:氟橡胶
工作环境温度 -20~+90℃ -40~+160℃
回转角度 双作用式=90° 单作用式=90°
标准执行器旋转轴角度从两端可调节-5~+5℃ 根据需要选择顺时针方向旋转或逆时针方向旋转。三个位置执行器有0-45-90°,0-60-120°,0-90-180°,0-120-240°
输出扭矩 3~10000Nm
空气压力 2~8bar,最大10bar。
附件 电磁阀、电气定位器、限位开关(有机械式、接近式）、气源处理三联件(有减压器、过滤器、油雾器）、手操机构。 调节角度和两位切断联锁装置
三、工作原理
双作用式
压缩空气从气口(B)进入气缸两活塞(C)之间中腔时,使两活塞分离向气缸两端方向移动,两端空气腔的空气通过气口(A)排出,同时使两活塞(C)的齿条同步带动输出轴(D）(齿轮)逆时针方向旋转90度。可以从两端调整微量角度,松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度,锁紧螺母(E）。反之压缩空气则从气口(A)进入气缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口(B)排出,同时使两活塞(C)的齿条同步带动输出轴(D）(齿轮)顺时针方向旋转90度。
单作用式(弹簧复位)
压缩空气从气口(B)进入气缸两活塞(C)之间中腔时,使两活塞分离向气缸两端方向移动,迫使两端的弹簧压缩,两端气腔的空气通过气口(A)排出,同时使两活塞(C)的齿条同步带动输出轴(D）(齿轮)逆时针的方向旋转90度。在压缩空气经过电磁阀换向后。气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的空气从气口(B)排出,同时使两活塞(C)的齿条同步带动输出轴(D）(齿轮)顺时针方向旋转90度。可以从两端调整微量角度,松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度、锁紧螺母(E）。
四、装配型式(选择交货状态)
基本位置 轴旋转方向 开关位置 编号
