气动执行器的使用介绍

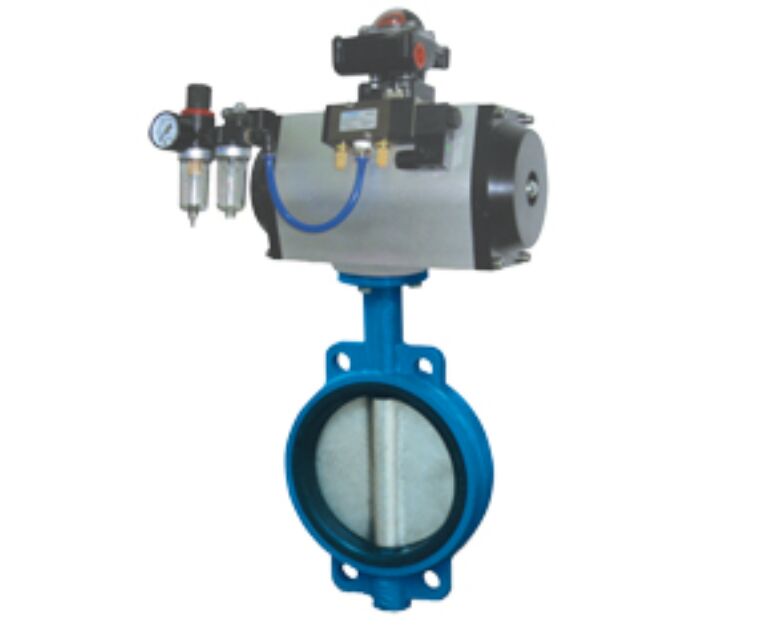

气动执行器又叫气动装置或者气动执行机构俗称气动头,是用气压力驱动启闭或调节阀门的执行装置。本文对气动头的各种技术要求,进行阐述。结构
1、气动装置主要由气缸、活塞、齿轮轴、端盖、密封件、螺丝等组成;成套气动装置还应该包括开度指示、行程限位、电磁阀、定位器、气动元件、手动机构、信号反馈等部件组成。
2、气动装置与阀门的连接尺寸应符合ISO5211(底部)、 GB/T12222 和 GB/T12223 的规定。
3、带手动机构的气动装置,在气源中断时,应能用其手动机构进行阀门的启闭操作,面向手轮时,手轮或手柄应逆时针旋转为阀开,顺时针旋转为阀关。
4、活塞杆端部为内、外螺纹时,应有标准扳手适用的扳手口。
5、活塞的密封圈应便于更换与检修。
6、带缓冲机构的气动装置,其缓冲机构的行程长度可参照《表 1》的规定。
7、带可调缓冲机构的气动装置,应有缸体外部调节其缓冲作用的机构。
8、气缸进出气口的螺纹尺寸应符合MANUR NORM(附件标准) GB/T7306.
1、GB/T7306.
2 和 GB/T7307 的规定。
性能1、气动装置额定输出力或力矩应符合 GB/T12222 和 GB/T12223 的规定
2、在空载情况下,对气缸内输入按《表 2》规定的气压,其动作应平稳,无卡阻及爬行现象。
3、在 0.6MPa 的空气压力下,气动装置启、闭两个方向的输出力矩或推力,其值应不小于气动装置标牌所标示的数值,且动作应灵活,不允许各部位出现永久变形及其他异常现象。
4、密封试验用最大工作压力进行试验时,从各自背压一侧泄漏出的空气量不允许超过 (3+0.15D)cm3/min(标准状态);从端盖、输出轴处泄漏出的空气量不允许超过 (3+0.15d)cm3/min。
5、强度试验用 1.5 倍的最大工作压力进行试验,保持试验压力 3min 后,其缸体端盖和静密封部位不允许有渗漏及结构变形。
6、动作寿命次数,气动装置模拟阀门动作,在保持两个方向的输出力矩或推力能力的情况下,启闭操作的启闭次数应不低于50000 次(启-闭循环为一次)。
7、带缓冲机构的气动装置,当活塞运动到行程终端位置时,不允许出现冲击现象。
表面和外观质量
1、铸造气缸的端盖、端法兰、箱体上不得有划痕、割痕、气孔、毛刺等。
2、气动装置外表面涂漆层或化学处理层应平整、光滑、色泽均匀,无油污、压痕和其他机械损伤。气动头试验方法
试验方法 空载试验
1、气动装置水平放置,向气缸两侧交替施加按规定的气压,排气侧通向大气,使气动装置进行开关操作。试验结果应符合的规定。
2、带缓冲机构的气缸,在进行空载试验时,缓冲阀应完全打开。 强度试验 使用 70% 的煤油与 30% 锭子油的混合油或压缩空气为介质,按 1.5 倍最大气缸工作压力(允许使用的最高压力值),交替向气缸内施加压力,并保持压力 3min 后,观察气缸外观情况并解体检查,其结果应符合(性能 5)的规定。用空气进行试验时,必须采取安全防护措施。
负载试验 将气动装置安装在试验台上,分别向气缸施加 0.6MPa 压力的压缩空气,并向输出轴逐渐施加力矩或推力,量此时气动装置的输出力矩或推力,其值不小于气动装置标牌的规定值。同时对手动机构、开度指示、行程限位、信息反馈等部件逐一进行检查,其结果应符合(性能 3)规定。
密封试验 气动装置在空载情况下,从两进气口交替施加最大工作压力 1.1 倍的压缩空气、检查活塞、输出轴处的漏气量。保压 3min,泄漏量应符合(性能 4)的规定。密封试验的另一种检验方法:检查压力表指示压力,持续 5min,以表压不降为合格。两种方法任选一种。
动作寿命次数试验 将气动装置安装在试验台上,在额定输出力矩的载荷下,模拟驱动阀门启闭动作过程进行循环操作,直至气动装置输出力矩或推力小于规定的额定力矩或推力,此时的动作次数就是寿命次数。动作寿命次数应符合规定。
