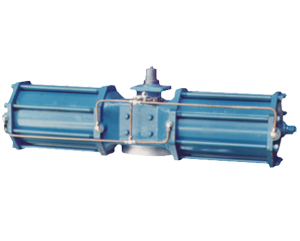

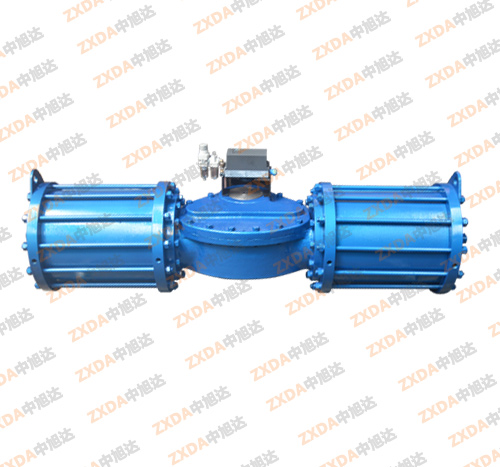

AW气动执行器

产品概述

AW气动执行器分为双作用式和单作用式(弹簧复位),两个分体气缸,输出扭矩大,动作灵活平稳;活塞杆镀硬铬,有很好的抗磨性;所有滑动部件之间配有无油润滑轴和导向环以降低磨擦系数,延长使用寿命,AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀等。

技术参数

■ 产品名称:AW气动执行器
■ 产品类别:气动执行器
■ 产品型号:AW-B=双作用式;AW-S=单作用式(弹簧复位)
■ 基本设计:气动双气缸双活塞拔叉式传动机构
■ 回转角度:双作用式=90° 单作用式=90° 从两端可调节角度-5°~+5°
■ 工作环境温度:-20℃~90℃
■ 气源压力:0.4~0.7Mpa(最大1.0Mpa)
■ 使用范围:适用于大口径球阀、蝶阀等

型号编制

1、气动执行器----------------------------------------------AW-B
2、气缸内径尺寸规格13/17/20/28/35/40---------------28
3、单作用式(弹簧复位)-------------------------------AW-S
4、手操作机构-----------------------------------------------SD

零件材料

序号 名称 数量 序号 名称 数量 序号 名称 数量 序号 名称 数量
1 箱体 1 11 销轴 1 21 弹性挡圈 1 31 锁紧螺母 2
2 拔叉 1 12 滚套 2 22 减磨垫圈 1 32 平垫圈 2
3 转轴 1 13 弹性挡圈 2 23 O型圈 1 33 O型圈 2
4 隔板 2 14 无油轴承 2 24 O型圈 1 34 调节螺钉 2
5 活塞 2 15 O型圈 2 25 减磨垫圈 1 35 螺母 8
6 缸体 2/3 16 导向环 2 26 弹性挡圈 1 36 弹性垫圈 8
7 缸盖 2 17 O型圈 2 27 平键 1 37 平垫圈 8
8 活塞杆 1 18 O型圈 2 28 O型圈 2 38 双头螺栓 8
9 弹簧 1/2/4 19 O型圈 2 29 定位销 2 39
10 弹簧缸 1 20 锁紧螺母 2 30 紧定螺钉 1 40

单作用输出扭矩表

气源压力 弹簧扭矩 气源压力(MPa)
0.4 0.5 0.6
最小 最大 最小 最大 最小 最大 最小 最大
AW-S13 230 430 180 330 330 540 490 700
AW-S17 330 670 600 930 920 1290 1230 1573
AW-S20 1190 1980 880 1670 1600 2390 2320 3110
AW-S28 2080 3820 3040 4880 4760 6490 6480 8510
AW-S35 4380 8070 5420 9110 8800 12490 12180 15860
AW-S40

双作用输出扭矩表

  气源压力 型号规格(MPa)
0.3 0.4 0.5 0.6 0.7
AW-B13 515 620 770 930 1080
AW-B17 950 1270 1590 1910 2230
AW-B20 2150 2870 3580 4300 5020
AW-B28 5150 6860 8580 10300 12020
AW-B35 10120 13500 16870 20250 23620
AW-B40 13220 17630 22040 26450 30860
