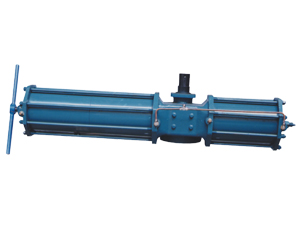

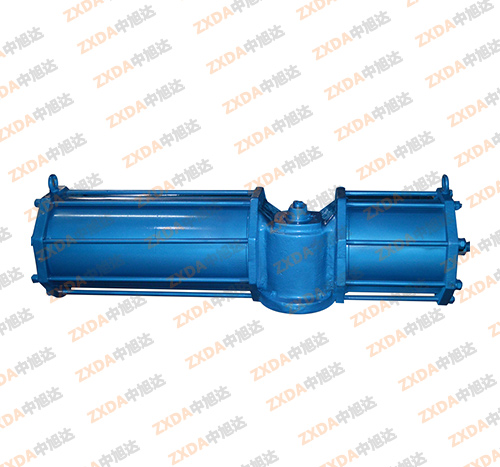

HAW气动执行器
技术参数
■ 产品名称:HAW气动执行器
■ 产品类别:气动执行器
■ 基本设计:气动双气缸双活塞拨叉式传动机构
■ 型号规格:HAWxx=双作用式;HAWxxS=单作用式(弹簧复位)
■ 输出扭矩大:分为双作用式和单作用(弹簧复位),两个分体气缸,输出扭矩大,动作灵活平稳;
■ 回转角度:双作用式=90° 单作用式=90° 从两端可调节角度-5°~+5°
■ 使用寿命长:活塞杆镀硬铬,有很好的抗磨性,所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数。
■ 适用范围广:该气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀。
双作用式输出扭矩
型号规格 |
气源压力(MPa) |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
HAW13 |
515 |
620 |
770 |
930 |
1080 |
HAW17 |
950 |
1270 |
1590 |
1910 |
2230 |
HAW20 |
2150 |
2870 |
3580 |
4300 |
5020 |
HAW28 |
5150 |
6860 |
8580 |
10300 |
12020 |
HAW35 |
10120 |
13500 |
16870 |
20250 |
23620 |
HAW40 |
13220 |
17630 |
22040 |
26450 |
30860 |
单作用式输出扭矩
型号规格 |
弹簧扭矩 |
气源压力(Mpa) |
0.4 |
0.5 |
0.6 |
最小 |
最大 |
最小 |
最大 |
最小 |
最大 |
最小 |
最大 |
HAW13S |
230 |
430 |
180 |
330 |
330 |
540 |
490 |
700 |
HAW17S |
330 |
670 |
600 |
930 |
920 |
1290 |
1230 |
1573 |
HAW20S |
1190 |
1980 |
880 |
1670 |
1600 |
2390 |
2320 |
3110 |
HAW28S |
2080 |
3820 |
3040 |
4880 |
4860 |
6490 |
6480 |
8210 |
HAW35S |
4380 |
8070 |
5420 |
9110 |
8800 |
12490 |
12180 |
15860 |
外形尺寸
型号 |
L |
L1 |
m |
H |
C |
D |
f |
d |
I |
f |
p |
b |
t |
J |
g |
HAW13/13S |
640/858 |
538 |
201 |
266 |
□100 |
□132 |
4-M16 |
42 |
37 |
80 |
4 |
12 |
3.5 |
35 |
1/4" |
HAW17/17S |
827/1090 |
675 |
270 |
348 |
160 |
190 |
8-M16 |
50 |
60 |
120 |
4 |
14 |
3.5 |
66 |
3/8" |
HAW20/20S |
1162/1430 |
850 |
350 |
425 |
200 |
232 |
8-M16 |
64 |
74 |
140 |
4 |
18 |
4 |
78 |
1/2" |
HAW28/28S |
1380/1845 |
1155 |
460 |
527 |
280 |
218 |
8-M20 |
85 |
100 |
220 |
4 |
25 |
5 |
84 |
1/2" |
HAW35/35S |
1860/2605 |
1670 |
545 |
440 |
300 |
350 |
8-M24 |
105 |
100 |
220 |
10 |
28×2 |
6.4 |
- |
1/2" |
HAW40 |
1860 |
930 |
545 |
440 |
300 |
350 |
8-M24 |
105 |
100 |
220 |
10 |
28×2 |
6.4 |
- |
1/2" |
零件材质
序号 |
名称 |
数量 |
1 |
箱体 |
1 |
2 |
拨叉 |
1 |
3 |
转轴 |
1 |
4 |
隔板 |
2 |
5 |
活塞 |
2 |
6 |
缸体 |
2/3 |
7 |
缸盖 |
2 |
8 |
活塞杆 |
1 |
9 |
弹簧 |
1/2/4 |
10 |
弹簧杠 |
1 |
11 |
销轴 |
1 |
12 |
滚套 |
2 |
13 |
弹挡圈 |
2 |
14 |
无油轴承 |
2 |
15 |
O型圈 |
2 |
16 |
导向环 |
2 |
17 |
O型圈 |
2 |
18 |
O型圈 |
2 |
19 |
O型圈 |
2 |
20 |
锁紧螺母 |
2 |
零件材质表二
序号 |
名称 |
数量 |
序号 |
名称 |
数量 |
序号 |
名称 |
数量 |
序号 |
名称 |
数量 |
21 |
弹性挡圈 |
1 |
26 |
弹性挡圈 |
1 |
31 |
锁紧螺母 |
12 |
21 |
弹性垫圈 |
8 |
22 |
减磨垫圈 |
1 |
27 |
平键 |
1 |
32 |
平垫圈 |
2 |
22 |
平垫圈 |
8 |
23 |
O型圈 |
1 |
28 |
O型圈 |
2 |
33 |
O型圈 |
2 |
23 |
双头螺栓 |
8 |
24 |
O型圈 |
1 |
29 |
定位销 |
2 |
34 |
调节螺钉 |
2 |
24 |
|
|
25 |
减磨垫圈 |
1 |
30 |
紧定螺钉 |
1 |
35 |
螺母 |
8 |
25 |
|
|
相关附件
■ 双作用执行器:对阀门开启和关闭的两位式控制。
■ 单作用执行器(弹簧复位):在电路、气路切炬或有故障时,自动关闭阀门。
■ 双电控电磁阀:一个线圈得电时阀门打开,另一个线圈得电时阀门关闭,有记忆功能(可提供防爆型)。
■ 单电控电磁阀:供电时阀门打开或关闭,断电时阀门关闭或打开(可提供防爆型)。
■ 限位开关回讯器:远距离传送阀门开或关位置的信号(可提供防爆型)。
■ 电气定位器:根据电流信号(4-20mA)的大小对阀门的介质流量调节控制(可提供防爆型)。
■ 气动定位器:根据电流信号(标准0.02-0.1Mpa)的大小对阀门的介质流量调节控制。
■ 电气转换器:将电流信号转换成气压信号,与气动定位器配套使用(可提供防爆型)。
■ 气学有所长上理三联件:包括空气减压阀、过滤器、油雾器,对气源稳压、清洁、运动部件起润滑作用。
■ 手操机构:自动控制在不正常情况下可以手动操作阀门的启闭。
安装维护
1、 气动执行器可与阀门直接安装联接,也可通过支架与接头进行安装联按,联接紧固件不得松动。
2、 保证执行器输出轴与阀杆安装的同轴度,并转动灵活,无爬行现象。
3、 联接管道、接头、附件等应清洁干净。
4、 电磁阀排气口始终向下,当向上或水平时,应连接弯管,使排气口向下。
5、 调试前应确认空气管道通畅,气压、电压、信号等符合要求。
6、 压缩空气应经过过滤、干燥、露点-15°C以下要除湿。
7、 调试时电磁阀应开到自动位置。
8、 气动操作时,应断开手动装置,手动操作时应断开气动装置。
9、 执行器上安装的各种附件,应分别参照使用说明书进行调试。
10、正常工作情况下每月检查一次,每年检修一次。
