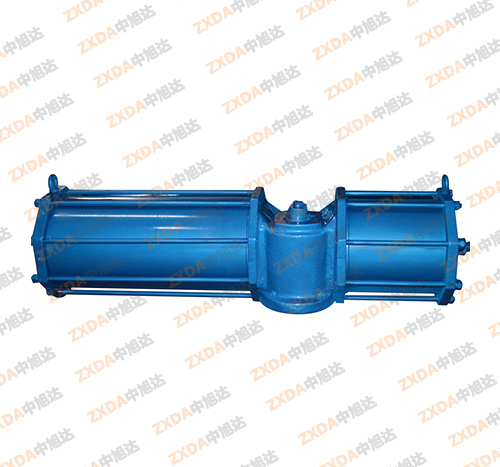

AW气动执行器分为双作用式和单作用式（弹簧复位），两个分体气缸，容易制造大尺寸缸体，输出扭矩大，动作灵活平稳；缸体内壁和活塞轴镀硬铬，有很好的抗磨性；所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数，延长使用寿命，AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀。
标准参数：
|
基本设计 |
气动双气缸双活塞拔叉式传动 机构； |
|
回转角度 |
双作用式=90°； |
|
工作环境温度 |
-20°C—90°C。 |
|
气源压力 |
0.4－0.7Mpa（最大1.0Mpa ）。 |
型号编制：
分解图：
零部件配表:
|
序号 |
名称 |
数量 |
序号 |
名称 |
数量 |
序号 |
名称 |
数量 |
序号 |
名称 |
数量 |
|
1 |
箱体 |
1 |
11 |
销轴 |
1 |
21 |
弹性挡圈 |
1 |
31 |
锁紧螺母 |
2 |
|
2 |
拔叉 |
1 |
12 |
滚套 |
2 |
22 |
减磨垫圈 |
1 |
32 |
平垫圈 |
2 |
|
3 |
转轴 |
1 |
13 |
弹性挡圈 |
2 |
23 |
O型圈 |
1 |
33 |
O型圈 |
2 |
|
4 |
隔板 |
2 |
14 |
无油轴承 |
2 |
24 |
O型圈 |
1 |
34 |
调节螺钉 |
2 |
|
5 |
活塞 |
2 |
15 |
O型圈 |
2 |
25 |
减磨垫圈 |
1 |
35 |
螺母 |
8 |
|
6 |
缸体 |
2/3 |
16 |
导向环 |
2 |
26 |
弹性挡圈 |
1 |
36 |
弹性垫圈 |
8 |
|
7 |
缸盖 |
2 |
17 |
O型圈 |
2 |
27 |
平键 |
1 |
37 |
平垫圈 |
8 |
|
8 |
活塞杆 |
1 |
18 |
O型圈 |
2 |
28 |
O型圈 |
2 |
38 |
双头螺栓 |
8 |
|
9 |
弹簧 |
1/2/4 |
19 |
O型圈 |
2 |
29 |
定位销 |
2 |
39 |
||
|
10 |
弹簧缸 |
1 |
20 |
锁紧螺母 |
2 |
30 |
紧定螺钉 |
1 |
40 |
注:双作用式没有9、10项
双作用式配管原理：
双作用式输出扭矩 单位 N.m
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
双作用式外形尺寸：
|
单作用式配管原理：
单作用式输出扭矩
单位 N.m
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
单作用式外形尺寸：
|
调节式配管原理（配电气定位器）：
订购方式：
