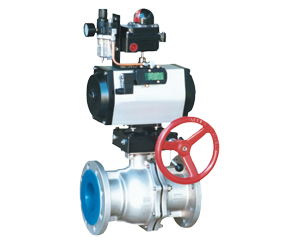

Q641气动球阀

Q641气动球阀采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用拔叉式传动气动执行器,结构合理,输出扭矩大,有双作用式和单作用式气动球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。

结构特点

1.流体阻力小,其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5.维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

性能规范

型 号 公称压力PN(MPa) 试验压力ps(MPa) 工作温度(℃) 适用介质
壳 体 密封(液) 密封(气)
Q641F-16C 1.6 2.4 1.76 0.6 聚四氟乙烯-20-150 增强聚四氟乙烯-20-180 金属镶嵌封位聚苯-20-250 水、油品等
Q641F-25C 2.5 3.75 2.75
Q641F-40C 4.0 6.0 4.4
Q641F-16P 1.6 2.4 1.76 硝酸类
Q641F-25P 2.5 3.75 2.75
Q641F-40P 4.0 6.0 4.4
Q641F-16R 1.6 2.4 1.76 醋酸类
Q641F-25R 2.5 3.75 2.75
Q641F-40R 4.0 6.0 4.4



零件材料

零件名称 阀体 球体、阀杆 密封圈 填料
Q641F-16C Q641F-25C Q641F-40C WCB、ZG2Cr13 2Cr13 聚四氟乙烯、增强聚四氟乙烯、对位聚苯 聚四氟乙烯、 柔性石墨
Q641F-16P Q641F-25P Q641F-40P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
Q641F-16R Q641F-25R Q641F-40R ZG0Cr18Ni12Mo2Ti 0Cr18Ni12Mo2Ti

外形尺寸 PN1.6(MPa)

通径(DN) L D D1 D2 D6 b f H Z-d 气动装置 重量
15 130 95 65 45 - 14 - 225 4-14 QD60 6
20 130 105 75 55 - 14 - 227 4-14 QD60 7
25 140 115 85 65 - 14 - 233 4-14 QD60 8
32 165 135 100 78 - 15 - 259 4-18 QD60 13
40 180 145 110 85 - 16 - 267 4-18 QD60 17
50 200 160 125 100 - 16 - 278 4-18 QD60 23
65 220 180 145 120 - 18 - 363 4-18 QD100 33
80 250 195 160 135 - 20 - 383 8-18 QD100 38
100 280 215 180 155 - 20 - 552 8-18 QD100 48
125 320 245 210 185 - 22 - 576 8-18 QD150 93
150 360 280 240 210 - 24 - 604 8-23 QD150 108

外形尺寸PN2.5(MPa)

通径(DN) L D D1 D2 D6 b f H Z-d 气动装置 重量
15 140 95 65 45 - 14 - 225 4-14 QD60 6
20 152 105 75 55 - 14 - 228 4-14 QD60 7
25 165 115 85 65 - 14 - 233 4-14 QD60 8
32 178 135 100 78 - 15 - 259 4-18 QD60 13
40 190 145 110 85 - 16 - 267 4-18 QD60 17
50 216 160 125 100 - 16 - 278 4-18 QD60 23
65 241 180 145 120 - 18 - 363 8-18 QD100 33
80 283 195 160 135 - 20 - 383 8-18 QD100 38
100 305 230 190 160 - 20 - 552 8-23 QD150 98
125 381 270 220 188 - 22 - 575 8-25 QD150 108
150 403 300 250 218 - 24 - 624 8-25 QD150 109

外形尺寸 PN4.0(MPa)

通径(DN) L D D1 D2 D6 b f H Z-d 气动装置 重量
15 140 95 65 45 40 16 4 225 4-14 QD60 6
20 152 105 75 55 51 16 4 227 4-14 QD60 7
25 165 115 85 65 58 16 4 233 4-14 QD60 8
32 180 135 100 78 66 18 4 259 4-18 QD60 13
40 200 145 110 85 76 18 4 267 4-18 QD60 17
50 220 160 125 100 88 20 4 349 4-18 QD100 28
65 250 180 145 120 110 22 4 363 8-18 QD100 33
80 280 195 160 135 121 22 4 383 8-18 QD100 38
100 320 230 190 160 150 24 4.5 552 8-23 QD150 98
125 400 270 220 188 176 28 4.5 575 8-25 QD150 108
