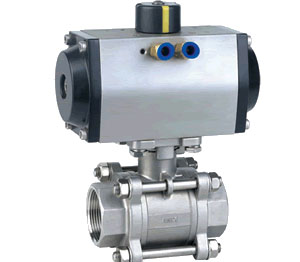

Q611F气动丝扣球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
零件名称 | 主要部件材质清单表及温度说明 | ||
WCB | CF8-304 | CF8M-316 | |
阀体 | WCB | CF8-304 | CF8M-316 |
球阀 | 304 | 304 | 316 |
阀座密封 | PTFE | PTFE | PTFE |
阀杆 | 304 | 304 | 316 |
工作温度 | ≤150℃ | ≤150℃ | ≤150℃ |
尺寸列表 | Q611F-1000WOG气动丝扣球阀 | ||||||||||
1/4" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" | |
6 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
L | 65 | 65 | 75 | 85 | 90 | 112 | 120 | 145 | 170 | 200 | 263 |
D | 10 | 12 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
