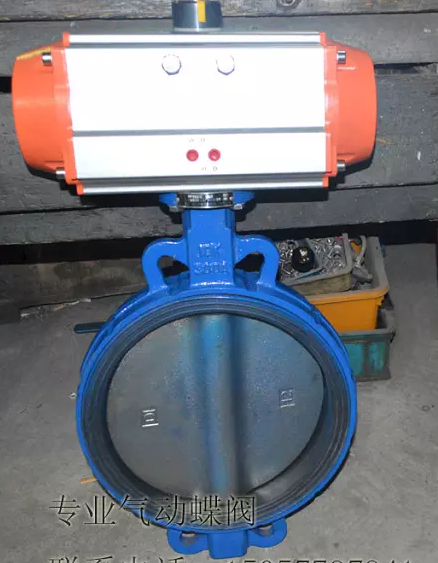

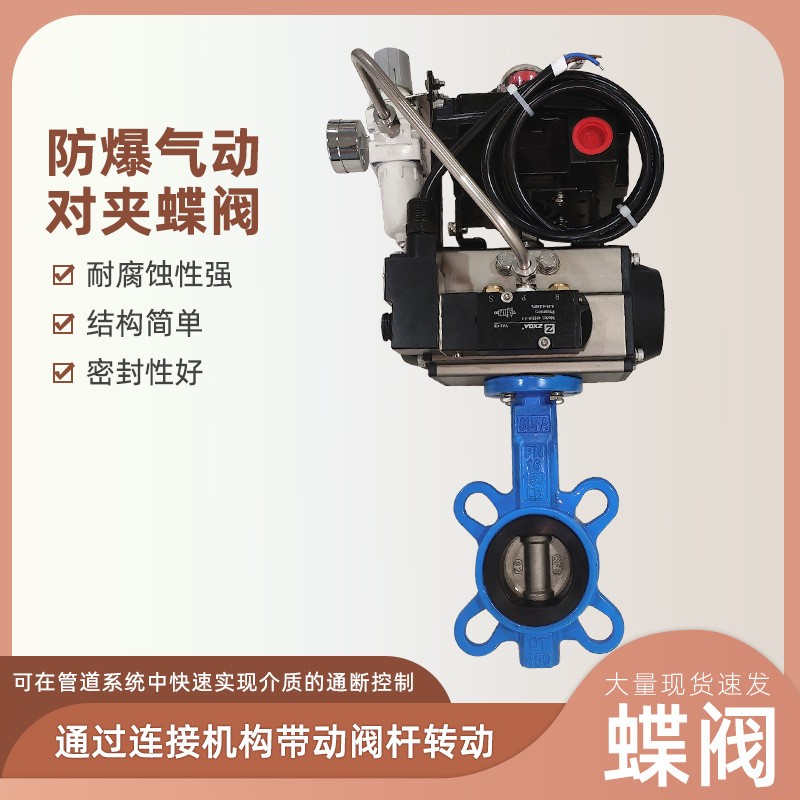

D671X气动软密封蝶阀
D671X气动软密封蝶阀由蝶阀和配套气动执行器（GT/AT/AW系列）组成，具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。广泛用于给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统及轻纺等行业，特别适用于双向密封盒阀体易锈蚀场合。
性能范围
| 型号 |
公称压力Mpa |
试验压力 |
说明 |
| 强度（水）Mpa |
密封（水）Mpa |
低压密封（水）Mpa |
| D67(4)1X/F/-6C/R/T/Z |
0.6 |
1.9 |
0.66 |
0.6 |
强度为公称压力1.5倍 |
| D67(4)1X/F/-10C/R/T/Z |
1.0 |
1.5 |
1.4 |
0.6 |
密封为公称压力1.1倍 |
| D67(4)1X/F/-16C/R/T/Z |
1.6 |
2.4 |
1.76 |
0.6 |
零件材质
| 零件名称 |
材质 |
| 铸铁 |
球墨铸铁 |
铸钢 |
不锈钢CF8 |
| 阀体 |
铸铁 |
球墨铸铁 |
铸钢 |
不锈钢CF8 |
| 碟板 |
球墨铸铁蝶板 不锈钢304蝶板 尼龙板 衬胶板 衬氟板 铝青铜蝶板 |
| 阀座密封 |
丁腈橡胶阀座 四氟塑料阀座 三元乙丙阀座 |
| 阀杆 |
45#阀轴 416阀轴 |
45#阀轴 416阀轴 |
45#阀轴 416阀轴 |
45#阀轴 416阀轴 |
| 工作温度 |
≤150℃ |
≤150℃ |
≤150℃ |
≤150℃ |
技术参数
| 空气驱动 |
压缩空气4-6bar(可带手轮) |
| 公称通径 |
50～300mm |
| 公称压力 |
1.0～1.6Mpa |
| 适用温度 |
0～+60℃ |
| 连接方式 |
对夹 |
| 阀结构 |
A型 |
| 阀体材质 |
UPVC、CPVC、PP |
| 阀芯材质 |
UPVC、CPVC、PP、PTFE |
| 密封材质 |
FPM、EPDM、NBR |
| 适用介质 |
PVC兼容的食品工业化学溶剂 |
| 可选附件 |
限位开关、定位器、电磁阀、减压阀 |
外形尺寸
| 通径(mm) |
英寸″ |
尺寸（mm） |
| L |
D1 |
D2-ANSI |
D2-JIS |
D2-DIN |
D3 |
H |
N-φm-ANSI |
N-φm-JSI |
N-φm-DIN |
| 50 |
2 |
43 |
56.5 |
120.39 |
120 |
125 |
165 |
103 |
4-19 |
4-19 |
4-18 |
| 65 |
2½ |
47.5 |
70 |
139.44 |
140 |
145 |
185 |
113 |
4-19 |
4-19 |
4-18 |
| 80 |
3 |
47.5 |
79 |
152.4 |
150 |
160 |
201 |
115 |
4-19 |
4-19 |
4-18 |
| 100 |
4 |
57.2 |
103 |
190.5 |
175 |
180 |
229 |
135 |
8-19 |
8-19 |
8-18 |
| 125 |
5 |
66 |
130 |
216 |
210 |
210 |
257 |
165 |
8-22 |
8-23 |
8-18 |
| 150 |
6 |
74 |
151 |
241.55 |
240 |
240 |
285 |
177 |
8-22 |
8-23 |
8-23 |
| 200 |
8 |
87.5 |
200 |
298.5 |
290 |
295 |
343 |
210 |
8-22 |
8-23 |
8-23 |
| 250 |
10 |
110 |
255 |
362 |
355 |
350 |
411 |
240 |
12-25 |
12-25 |
12-23 |
