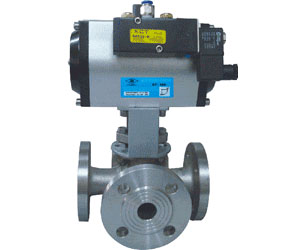

Q644F气动三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L三通球阀型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。
1.流体阻力小,其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
型号 | 公称压力 | 试验压力 | 说明 | ||
强度(水)Mpa | 密封(水)Mpa | 低压密封Mpa | |||
Q44F/Q45F-10C/P/R | 1.0Mpa | 1.5 | 1.4 | 0.6 | 强度为公称压力1.5倍,密封为公称压力1.1倍 |
Q44F/Q45F-16C/P/R | 1.6Mpa | 2.4 | 1.76 | 0.6 | |
Q44F/Q45F-25C/P/R | 2.5Mpa | 3.75 | 2.75 | 0.6 | |
Q44F/Q45F-40C/P/R | 4.0Mpa | 6.0 | 4.4 | 0.6 |
零件名称 | 材质 | |||||||||
气动软密封三通球阀 | 气动硬密封三通球阀 | |||||||||
WCB | A105 | CF8-304 | CF8M-316 | CF3M-316L | WCB | A105 | CF8-304 | CF8M-316 | CF3M-316L | |
阀体 | WCB | A105 | CF8-304 | CF8M-316 | CF3M-316L | WCB | A105 | CF8-304 | CF8M-316 | CF3M-316L |
球阀 | 201 13CR A105 304 316 316L A3 F51等 | A105 304 316 316L F51 镀镍ENP 氮化 碳化钨 喷焊STL等 | ||||||||
阀座密封 | PTFE RPTFE PPL PEEK NYLON | A105 304 316 316L F51 镀镍ENP 氮化 碳化钨 喷焊STL等 | ||||||||
阀杆 | 13CR F6A 304 316 316L 416等 | F6A 304 316 316L 416等 | ||||||||
工作温度 | ≤150℃ | ≤150℃ | ≤150℃ | ≤150℃ | ≤150℃ | ≤425℃ | ≤425℃ | ≤300℃ | ≤300℃ | ≤300℃ |
