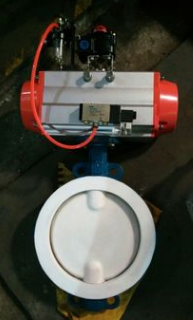

D67(4)1X/F气动衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。
| 型号 | 公称压力Mpa | 试验压力 | 说明 | ||
| 强度（水）Mpa | 密封（水）Mpa | 低压密封（水）Mpa | |||
| D67(4)1X/F/-6C/R/T/Z | 0.6 | 1.9 | 0.66 | 0.6 | 强度为公称压力1.5倍 |
| D67(4)1X/F/-10C/R/T/Z | 1.0 | 1.5 | 1.4 | 0.6 | 密封为公称压力1.1倍 |
| D67(4)1X/F/-16C/R/T/Z | 1.6 | 2.4 | 1.76 | 0.6 | |
| 零件名称 | 零件材质 | |||
| 铸铁 | 球墨铸铁 | 铸钢 | 不锈钢CF8 | |
| 阀体 | 铸铁 | 球墨铸铁 | 铸钢 | 不锈钢CF8 |
| 碟板 | 球墨铸铁蝶板 不锈钢304蝶板 尼龙板 衬胶板 衬氟板 铝青铜蝶板 | |||
| 阀座密封 | 丁腈橡胶阀座 四氟塑料阀座 三元乙丙阀座 | |||
| 阀杆 | 45#阀轴 416阀轴 | 45#阀轴 416阀轴 | 45#阀轴 416阀轴 | 45#阀轴 416阀轴 |
| 工作温度 | ≤150℃ | ≤150℃ | ≤150℃ | ≤150℃ |
