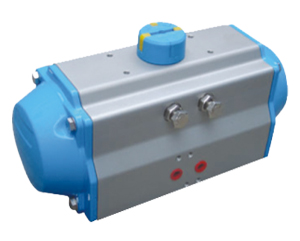

DA/SR气动执行器

技术参数

■ 产品名称：DA/SR气动执行器
■ 产品类别：气动执行器
■ 标准的NAMUR气源接口
■ 标准的VDI/VDE3845附件安装
■ 阳极硬化无须2次润滑的缸内壁
■ 正常使用寿命可达100万次
■ +/-5度的行程调节
■ 附件：电磁阀、电气定位器、限位开关、气源处理三联件（有减压器、过滤器、油雾器）手

零件材料

序号	说明	材质	表面处理方式	数量（双作用）DA	数量（弹簧复位）SR
01	缸体	挤压铝	硬质阳极氧化	1	1
02	防断裂齿轴	钢	镀镍	1	1
03	底部齿轴O型圈	NBR		1	1
04	齿轴衬垫	POM		1	1
05	顶部齿轴O型圈	NBR		1	1
06	凸轮衬垫	POM		1	1
07	凸轮	不锈钢		1	1
08	阀位指示器	尼龙		2	2
09	齿轴垫片	不锈钢		1	1
10	齿轴卡环	钢	镀镍	1	1
11	活塞	压铸铝		2	2
12	活塞O型圈	NBR		2	2
13	抗摩擦环	POM		2	2
14	活塞止推块	POM		2	2
15	止推螺栓保持螺母	不锈钢		2	2
16	止推螺栓	不锈钢		2	2
17	外弹簧	钢	磷化锌	0	见弹簧组成
18	内弹簧	钢	磷化锌	0	见弹簧组成
19	左端盖	压铸铝	喷色	1	1
20	右端盖	压铸铝	喷色	1	1
21	端盖密封座	NBR		2	2
22	端盖固定螺钉	不锈钢		8	8

外形尺寸

MOD	42	52	63	75	85	100	115	125
FORATURA ISO5211	FO3-F05	F03-F05	F05-F07	F05-F07	F05-F07	F07-F10	F07-F10	F07-F10
CH	11	11	14	17	17	17	22	22
A	125	139.5	162	207	237.5	271.5	328	366
B	60.5	71	80.5	94.5	106	123	137	148
C	27	30	35.5	42	47.5	55	64	68
D	33.5	41	45	52.5	58.5	68	73	80
E	57	69.5	80.5	97	108.5	121.5	141.5	153.5
F	20	20	20	20	20	20	30	30
G	77	89.5	100.5	117	128.5	141.5	171.5	183.5
φH	12	12	14.8	18	20	20	32	32
φI	38	44	50	63	63	63	86	86
L	80	80	80	80	80	80	130	130
M	30	30	30	30	30	30	30	30
N	12	12	16	19	19	20.5	24	24
O	25.5	26.5	27.5	35	42	50	50	61
P	36	36	50	50	50	70	70	70
Q	50	50	70	70	70	102	102	102
R	M5*7.5	M5*7.5	M6*8	M6*8	M6*8	M8*8	M8*12	M8*12
S	M6*9	M6*9	M8*12	M8*12	M8*12	M10*14	M10*15	M10*15
T	1/8”	1/8”	1/8”	1/8”	1/8”	1/4”	1/4”	1/4”
U	8	8	8	9	9	9	14.5	14.5
V	8	9	11	11	11	14.5	14.5	14.5
φZ	12	14.1	18.1	22.2	22.2	22.2	28.2	28.2
Y	9	11	14	17	17	17	22	22
X	12	12	16	19	30	30	39	39

工作时间（秒）在6bar压力

		32	42	52	63	75	85	100	115	125	145	160	200	270
逆时针旋转	CCW	0.03	0.03	0.03	0.06	0.12	0.20	0.30	0.53	0.83	1.15	1.15	1.74	4.50
顺时针旋转	CW	0.03	0.04	0.04	0.08	0.12	0.19	0.27	0.47	0.66	1.10	1.10	1.70	4.50
逆时针旋转	CCW SR	_	0.09	0.09	0.14	0.22	0.31	0.44	0.83	1.08	1.75	1.75	2.38	4.50
顺时针旋转	CW SR	_	0.09	0.09	0.14	0.22	0.33	0.46	0.78	0.90	1.34	1.34	2.19	6.20

未配阀的情况下测得的大致时间

重量表（单位：KG）

	32	42	52	63	75	85	100	115	125	145	160	200	270
DA90°	0.48	0.87	1.05	1.50	2.55	3.40	5.05	8.00	10.00	15.50	19.50	19.50	71.50
SR90°	—	0.93	1.20	1.80	3.20	4.30	6.55	10.60	13.40	19.00	24.40	24.40	88.00

执行机构耗气量

		32	42	52	63	75	85	100	115	125	145	160	200	270
逆时针旋转	CCW	0.04	0.08	0.10	0.19	0.36	0.51	0.79	1.29	1.63	2.81	3.61	5.70	15
顺时针旋转	CW	0.03	0.11	0.13	0.23	0.44	0.64	1.00	1.71	2.21	3.96	4.76	9.83	17.8
逆时针旋转	CW SR	_	0.09	0.11	0.19	0.36	0.53	0.80	1.38	1.78	2.72	3.52	7.58	15.5

双作用执行机构输出扭矩表

型号	气源压力（bar）
	2.5	3	4	5	5.5	6	7	8
	双作用执行机构输出扭矩表（Nm）
DA32	3.5	4.2	6	7.5	8	9	10	11.5
DA42	5.4	6.5	8.7	10.9	12	13.0	15.2	17.3
DA52	8.8	10.7	14.5	18.3	20.2	22.1	25.9	29.8
DA63	15.6	19.1	25.9	32.8	36.2	39.6	46.5	53.3
DA75	28.9	35.1	47.5	59.8	66	72.2	84.5	96.9
DA85	41.4	50.4	68.6	86.7	95.8	104.9	123	141.2
DA100	65.7	79.8	108	136.3	150.4	164.6	192.8	221.1
DA115	108.8	132.2	178.9	225.6	248.9	272.3	319	365.7
DA125	143.3	174	235.3	296.6	327.3	358	419.3	480.6
DA145	216.75	260.1	346.8	433.5	476.85	520.2	606.9	693.6
DA160	300	360	480	600	660	720	840	960
DA200	562	675	900	1125	1237	1350	1575	1800
DA270	1304	1565	2086	2608	2869	3130	3651	4173

上图的示意图表明，双作用执行机构的扭矩值在整个行程过程中始终保持恒定。

上图的示意图表明，单作用执行机构的扭矩不是恒定不变的而逐渐降低的。主要原因在于弹簧在空气行程阶段因活塞运动而被压缩,同时积累在运动转换过程中以不断递减的方式获得的能量。

空气行程：开始/MAD:弹簧释放状态下的执行机构扭矩；结束/MAC:弹簧压缩状态下的执行机构扭矩。
弹簧行程：开始/MMC:弹簧压缩时扭矩；结束/MMD:弹簧释放时扭矩

基于以上两点用户可根据其具体要求,参考以下内容选定合适的执行机构型号：

1、明确所操作阀门的最大扭矩值。
2、扭矩值加大25%-50%的设定安全系数。(具体视阀门类型及加工工艺)
3、根据提供的扭矩值,参阅扭矩表及相应的气压值,结合MMD和MAC间的最小值,得到的扭矩值应等于或超出所提供的扭矩值。
4、扭矩值确定下来后,查找相应的型号即可。
